Tukaj prihaja kupec, ki je iz Miamija, Florida, ZDA, lastnik je industrijske zgradbe z vso jekleno konstrukcijo, brez izolacijskih materialov, dolžine 50 metrov, širine 30 metrov in višine 10 metrov, običajno 20 delavcev, napajanje 440V/60Hz 3 faze, najvišja temperatura okolice je 35 stopinj čez leto. Tako naredimo rešitev zanj.
1. Hladilna obremenitev
Toplotna obremenitev ovojne konstrukcije (stena + streha)
Ker gre za v celoti-jekleno konstrukcijo brez izolacijske plasti, je prenos toplote s strehe in sten največji vir toplotne obremenitve.
Toplotna obremenitev strehe (jeklena konstrukcija brez izolacije): približno 25 do 30 W/m²
Toplotna obremenitev stene (brez izolacije): približno 15 do 20 W/m²
Industrijska zgradba je pravokotne oblike v merilu 30 m × 50 m × 10 m.
Površina strehe: 30 × 50=1,500 m²
Površina stene: 2×(30+50)×10=1,600 m²
Obremenitev strehe: 1500 × 30=45,000 W
Obremenitev stene: 1600 × 20=32,000 W
Skupaj 77.000 W=77kW
2. Toplotna obremenitev delavcev, 150 W na osebo, 20*150 W=3,000 W=3kW
3. Obremenitev s svežim zrakom (prezračevanje in izmenjava zraka)
Glede na običajno stopnjo menjave zraka 3- do 5-krat na uro v industrijskih obratih, pri čemer je treba vzeti 4-krat na uro, je prostornina 15.000 m³
Hitrost pretoka zraka: 15.000 × 4=60.000 m³/h
Hladilna obremenitev je približno 60.000 × 1,2 kg/m³ × 1,005 kJ/kg·K × temperaturna razlika (10 stopinj) ÷ 3.600 ≈ 201 kW
(Opomba: temperaturna razlika je 35 stopinj - 25 stopinj=10 stopinj, 1,2 pa je gostota zraka)
Hladilna obremenitev svežega zraka: približno 200 kW
Ocena skupne hladilne zmogljivosti
Prenos toplote ovojne konstrukcije------77kW
Odvajanje toplote pri osebju---------------------3kW
Obremenitev s svežim zrakom -------------------------------------200kW

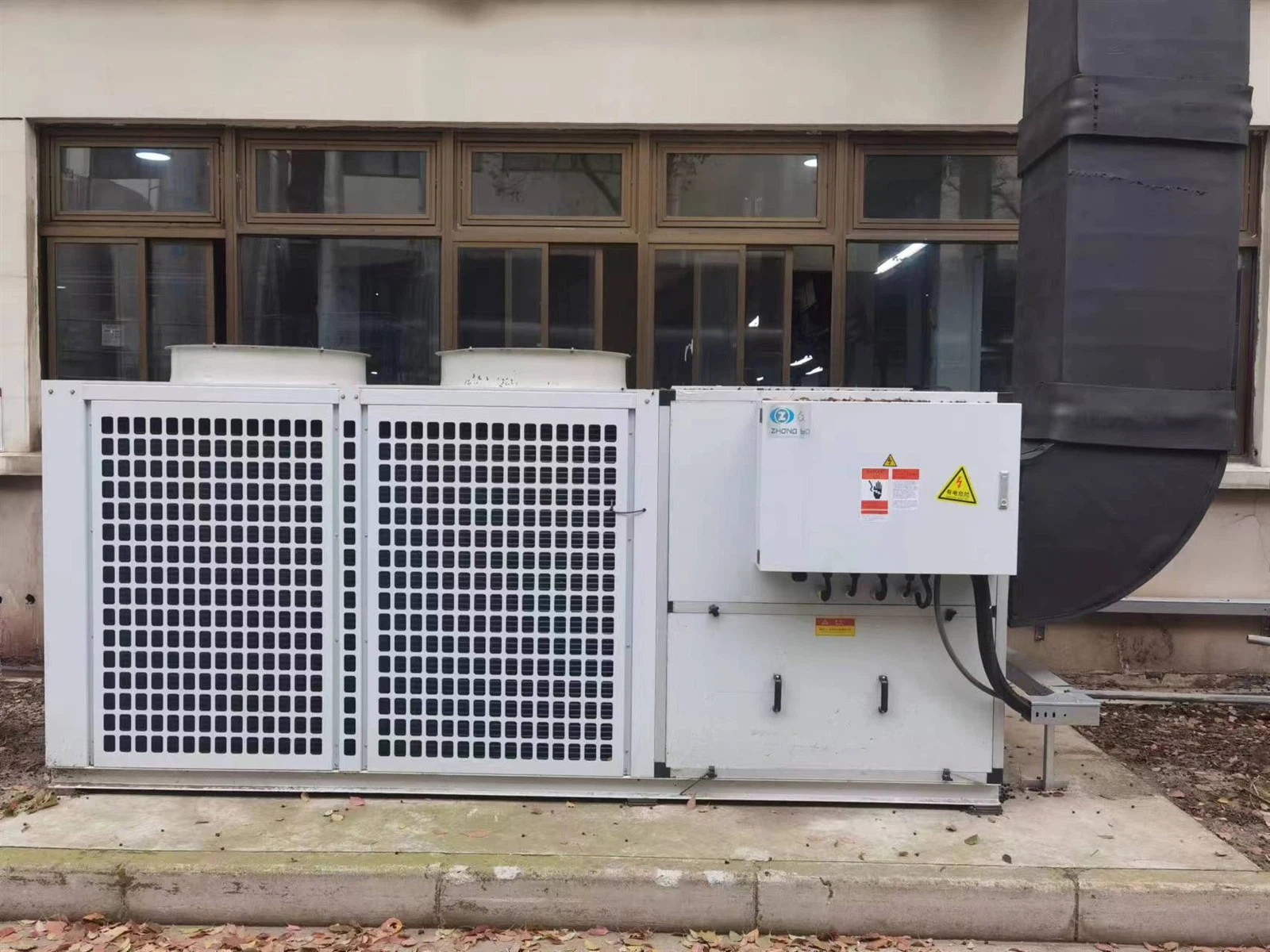

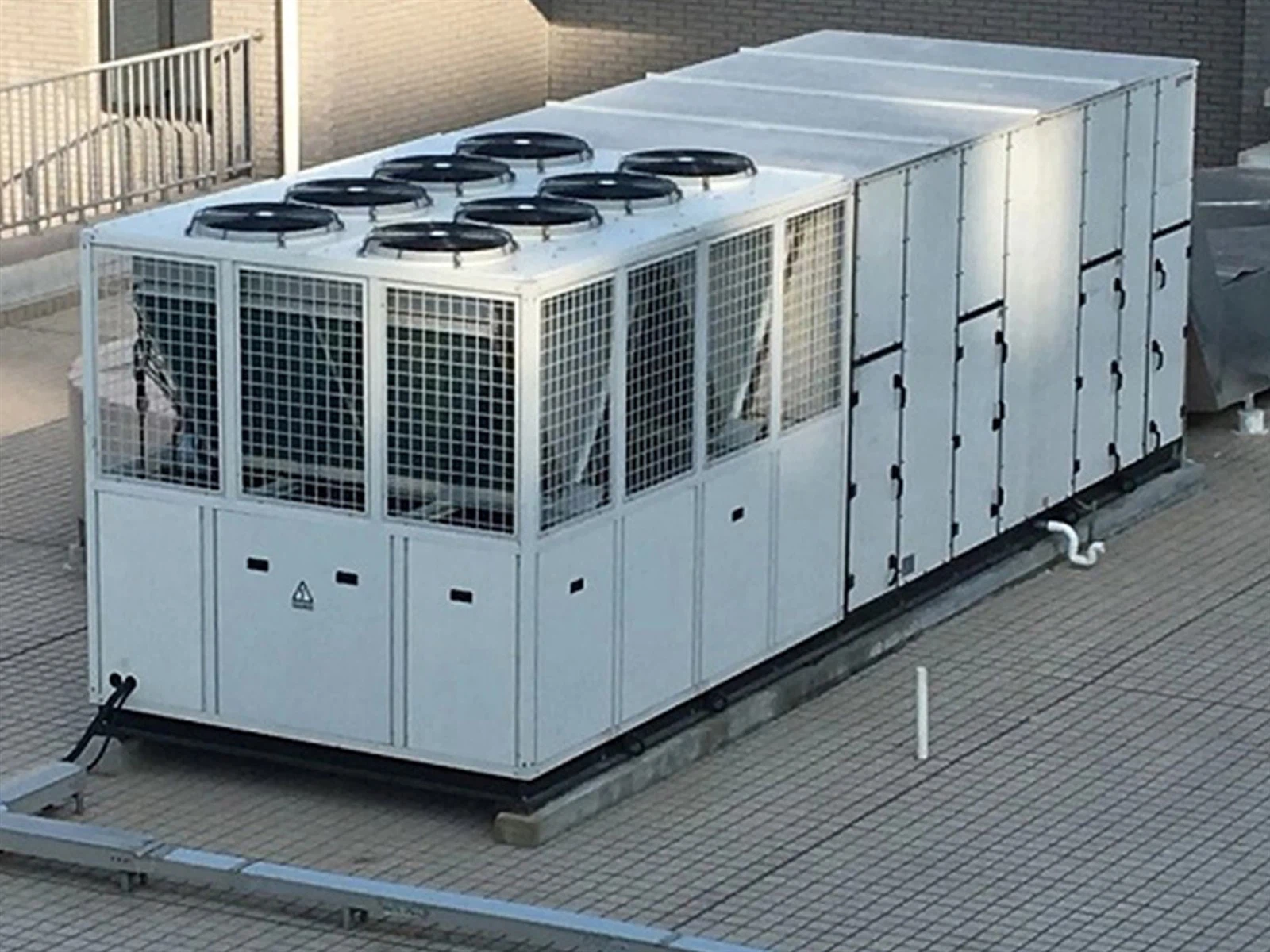

Priporočljivo je konfigurirati klimatski sistem s hladilno močjo okoli 300 kW, zato izberemo strešno klimatsko napravo, ki jo lahko postavimo na streho objekta ali ob objektu na tleh. Uporabnikom ni treba storiti ničesar, ampak le povezati zračne kanale za dovod hladnega zraka v prostor prostora.
